汽轮机转子检修盘车

概述
     火电厂在安装、检修汽轮机时,为了转子找中心及测量间隙、晃度等数据;需反复盘转转子。为此我厂研制的ZGP系列汽轮机转子检修盘车,它彻底改变了用钢丝绳,撬棍进行转子盘转的诸多缺点和不便,不仅转动稳定,定位准,而且操作简便,大大提高工效,减轻劳动强度。
技术特点
   ·该产品采用了鞍桥结构,装卸方便,转子受力对称,稳定,不伤齿。
   ·操作简便,转动平稳、停点准确,能进行正、反向连续盘动和点动。
   ·设计转矩大,能实现联轴盘动。
   ·适用面广,对25MW-60MW汽轮机(包括引进型机组)都有对应适用产品。
技术指标
   ·电动机功率3-4KW
   ·输出转速:5r/min
   ·电缆:3*2mm2
   ·输出转矩5000Nm
   ·电源:380V三相四线
   ·重量:约800公斤

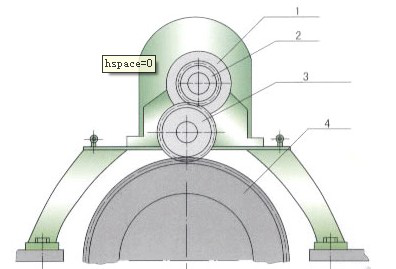

结构简图


1、减速机 2、减速机齿轮 3、传动齿轮 4、汽轮机齿轮
订货须知
  1、注明汽轮机功率、机型;
  2、提供汽轮机中分面图(螺栓孔);
  3、汽轮机模数和齿数
